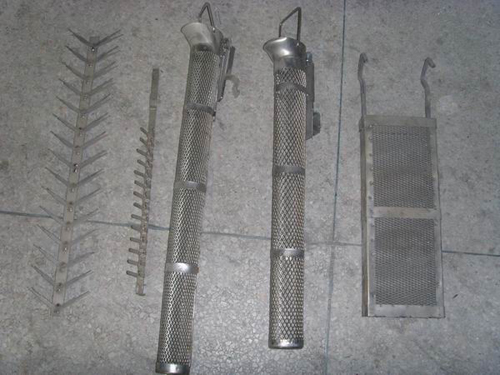

鈦藍特點：

　　1：用於電鍍工業中，能有效控制陽極與陰極的比例；

　　2：陽極溶解性好，產生陽泥少；

　　3：陽極材料的裝載或補充方便；

　　4：陽極材料使用完全，節省能源消耗。

　　5：鈦包銅的特點：它既能保證銅材原有的導電性能，又利用鈦覆蓋保護了銅體不被腐蝕，並大大降低了電鍍，電解液的汙染。

二、鈦藍使用方法

　　1：鈦的導電性能較差，壹般在水外的掛鉤通電電流不大於0.26A/mm2，不中的掛鉤通電電流不大於 1.5A/mm2，否則鉤體發熱，導致電鍍液溫度升高，浪費電能，甚至會因發熱壞塑料槽體。發現鈦藍鉤明顯變熱時，可增加鈦藍數量或增大鈦藍鉤橫斷面尺寸改善鈦藍導電情況。

　　2：鈦藍鉤與電極壹般不采用平面或圓面接觸，此方式易造成接觸不良，使電極產生斑點腐蝕。

　　3：鈦藍口應略高於液面，以防止陽極渣外流。

　　4：鈦藍下端應高於零件100~150mm，以避免下端零件電流過於集中，引起燒焦。

　　5：鈦藍與陽極應緊密接觸，否則鈦藍上的陽極電位將急劇升高，使鈦藍表面發生析氧和析氯反應，引起鈦藍損壞和添加劑的氧化。

　　6：為了防止鍍層產生毛刺，在鈦藍應外包陽極袋，因為袋子通常是長期使用而不摘除，因此建議用“雙層袋”的方法。

　　7：陽極袋要把鈦藍口包緊，袋底應留出幾厘米間隙，以存儲可能產生的陽極泥渣。

Attn : Jason

Email: jasontitanium@163.com

Whatsapp/Skype/Wechat/Line: +86-15829508781
